Типы подсветки в LCD-мониторах: от CCFL до Mini-LED и квантовых точек

Введение

Подсветка — один из ключевых элементов современных мониторов. Без неё матрица была бы неспособной создавать изображение, а значит — и отображать информацию на экране. Именно источник света определяет яркость, равномерность засветки, цветопередачу, контрастность и то, насколько реалистично экран способен отображать HDR-контент.

За последние два десятилетия технология подсветки прошла большой путь. Первые ЖК-мониторы работали на люминесцентных лампах (CCFL). Несмотря на то, что они потребляли больше энергии и со временем теряли яркость, качество изображения у таких дисплеев было на высоком уровне — вплоть до профессионального использования. Срок службы ламп часто составлял восемь и более лет при ежедневной работе, а варианты с расширенным спектром позволяли выходить за пределы стандартного sRGB и использовать AdobeRGB ещё до появления светодиодных подсветок.

С переходом на светодиоды (LED) появились новые схемы размещения и разные типы источников света. Сначала в ходу были простые белые диоды (W-LED), затем к ним добавились более совершенные варианты с расширенным спектром — KSF/PFS-фосфоры и квантовые точки. Параллельно совершенствовались методы расположения самих светодиодов: от боковой подсветки (edge-lit) до полноразмерных зональных систем (FALD) и Mini-LED с тысячами миниатюрных источников.

Эволюция подсветки напрямую повлияла на рабочие параметры мониторов: яркость, цветовой охват, контраст и особенно на качество HDR — ту область, где LCD-дисплеи традиционно конкурируют с OLED.

В этой статье мы разберём, какие бывают типы подсветки в мониторах, чем они отличаются, какие имеют сильные и слабые стороны и как влияют на итоговое качество изображения.

Подсветка по расположению источников света

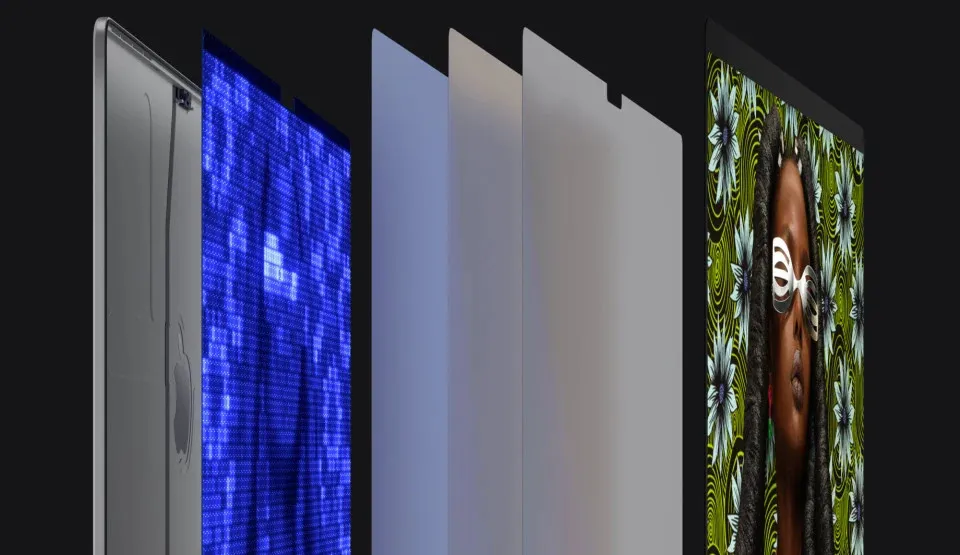

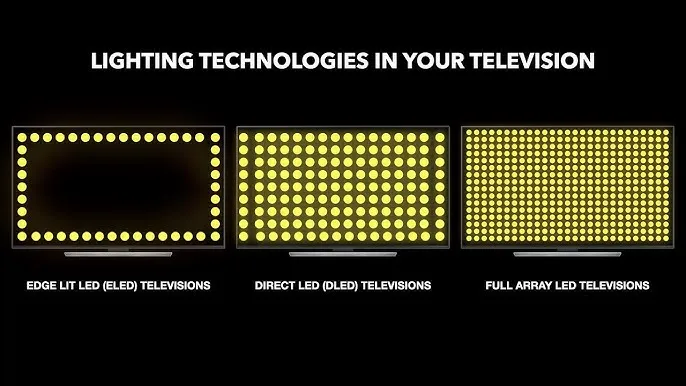

Edge-lit — самая распространённая схема в недорогих и тонких мониторах. Светодиоды располагаются по краям экрана, а система светорассеивателей распределяет свет по всей площади матрицы. Это позволяет делать панели тонкими и лёгкими, но при этом равномерность подсветки сильно зависит от качества конструкции. В итоге Edge-lit подходит для офисных и повседневных задач, но в тёмных сценах и особенно при просмотре HDR-контента его ограничения заметны.

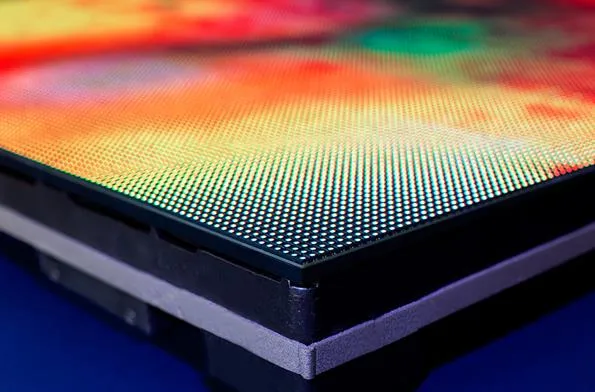

Direct-lit (Direct-LED) — вариант, при котором светодиоды располагаются прямо за матрицей. Такая схема особенно распространена в крупных телевизорах, где проще равномерно распределить свет по площади большого экрана. Именно на базе Direct-lit появились первые системы локального димминга (FALD). Сегодня Direct-lit продолжает использоваться в доступных моделях ТВ и бюджетных мониторах: панели остаются относительно простыми в конструкции, но позволяют получить равномерное освещение, хотя точного управления светом по зонам без дополнительного димминга не дают.

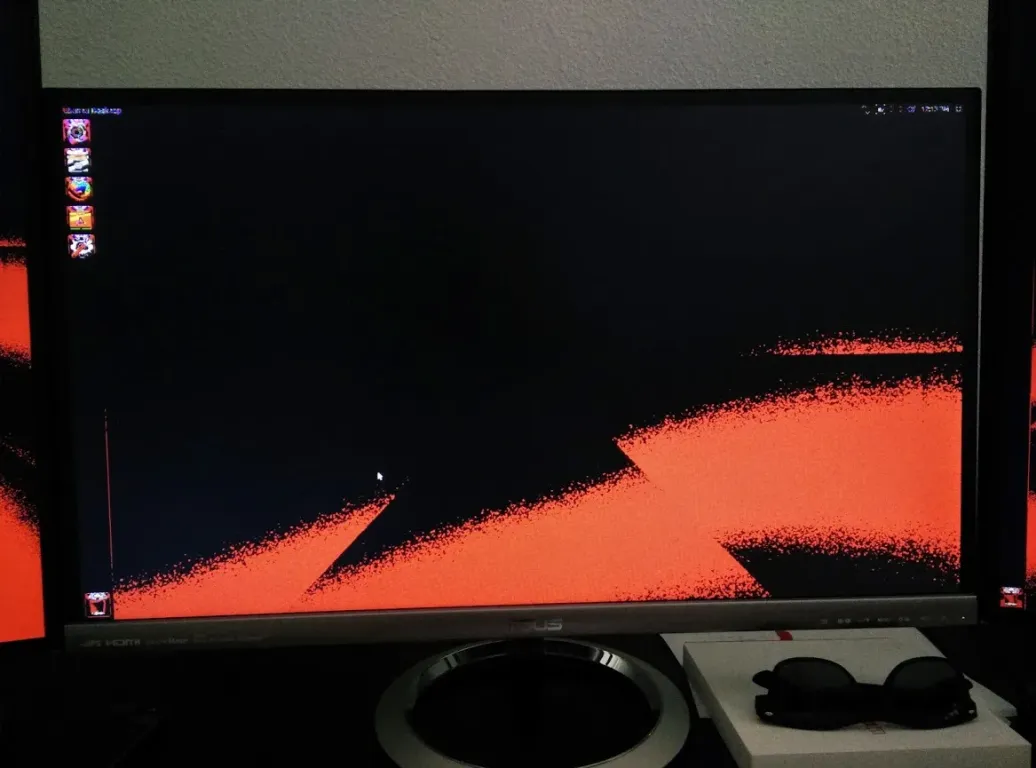

FALD (Full Array Local Dimming) идёт дальше. Здесь светодиодов куда больше, а сами они меньше по размеру. Благодаря этому чёрный цвет выглядит глубже, контрастность растёт, а HDR-сцены начинают «играть» почти как на OLED. Однако идеала нет: вокруг ярких объектов на тёмном фоне нередко возникает «ореол» (blooming). К тому же цена таких дисплеев ощутимо выше.

Mini-LED можно считать развитием FALD. За счёт уменьшения размеров светодиодов их количество увеличивается до тысяч, а зоны димминга становятся мелкими и точными. Это даёт сильный прирост в HDR-эффектах и контрастности, заметно приближая LCD-дисплеи к OLED по качеству картинки. Тем не менее Mini-LED остаётся дорогой технологией и пока чаще встречается в премиальных моделях. Blooming всё ещё возможен, но выражен гораздо слабее.

Подсветка по типу источников света

CCFL (Cold Cathode Fluorescent Lamp)

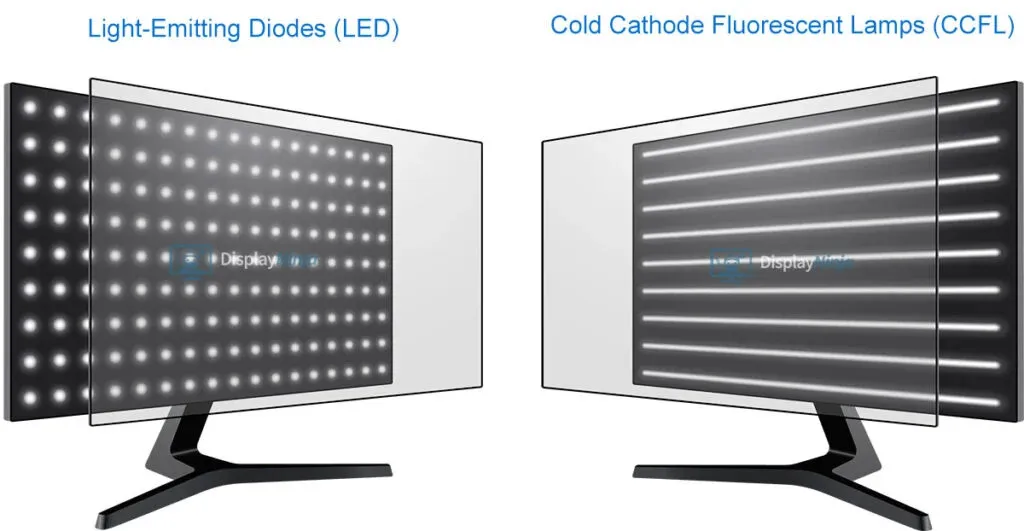

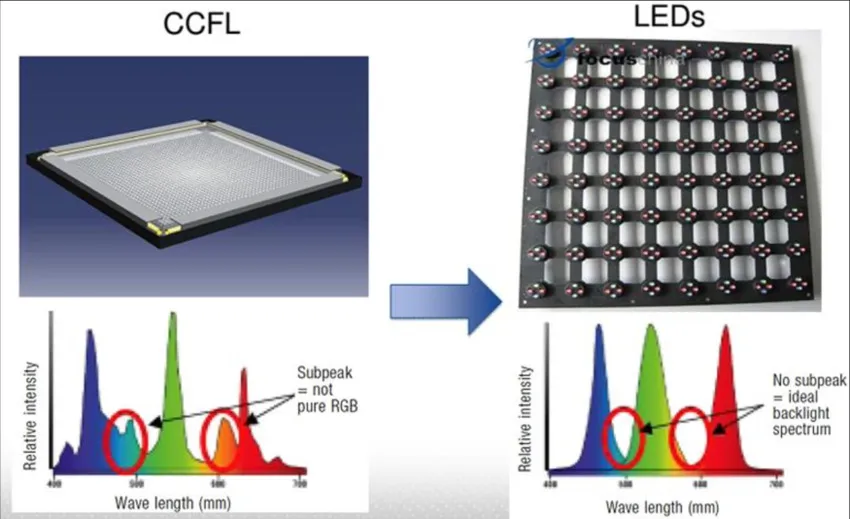

Первые массовые ЖК-мониторы работали на люминесцентных лампах холодного катода. Они давали достаточно равномерное освещение и долгое время считались стандартом. Но у CCFL было немало ограничений: значительное энергопотребление, ограниченный цветовой спектр и постепенная деградация яркости. Добавим сюда ещё наличие ртути в составе — и становится понятно, почему светодиоды довольно быстро вытеснили лампы.

CCFL с расширенным спектром (Wide Gamut)

Помимо базовых моделей на CCFL существовали и профессиональные решения с так называемыми «широкополосными» лампами. Их спектр перекрывал не только sRGB, но и значительную часть AdobeRGB, что делало такие мониторы особенно востребованными в полиграфии, фотографии и дизайне.

Почти все крупные производители — NEC, Eizo, Dell, HP и другие — выпускали подобные модели, и многие из них до сих пор встречаются на рабочих столах специалистов. Несмотря на недостатки технологии, качество цветопередачи у таких решений было на очень высоком уровне. Для профессионалов они оставались эталоном вплоть до массового распространения PFS/KSF-подсветки и квантовых точек.

W-LED (White LED)

Классическая схема, ставшая базовой в LED-эпоху: синий светодиод и люминофор, превращающий его свет в белый. Простое и дешёвое решение, которое сделало мониторы тоньше и экономичнее. Но есть и минус — спектр неравномерный, зелёная и красная составляющие заметно «проседают». В результате такие экраны хорошо справляются с задачами в пределах sRGB, но не способны выдать по-настоящему широкую цветовую гамму.

PFS / KSF (фосфоры нового поколения)

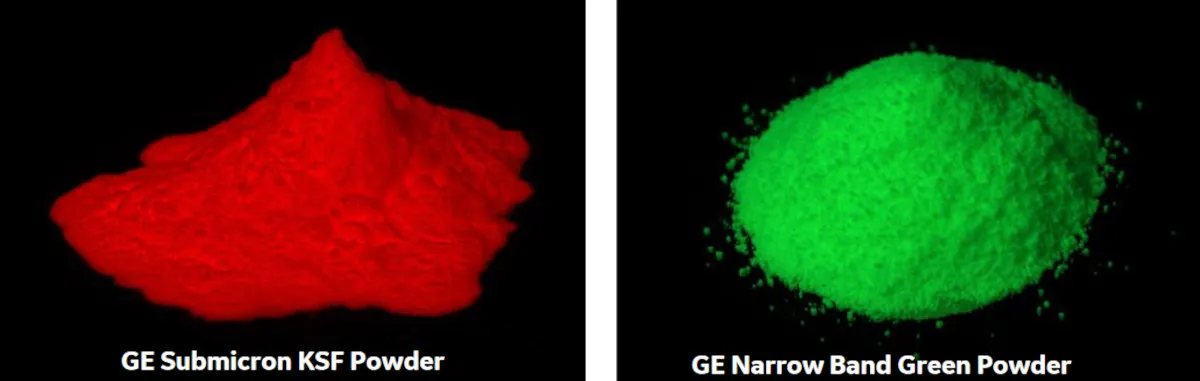

Чтобы улучшить цветовой охват, производители начали использовать более продвинутые люминофоры — например, на основе калия и фтора. Такие панели обеспечивают яркие и насыщенные цвета с охватом DCI-P3, а иногда и AdobeRGB. С точки зрения пользователя разница заметна: красный становится более глубоким, зелёный — чистым. Из минусов можно отметить удорожание производства и постепенную деградацию люминофора, из-за чего характеристики подсветки со временем меняются, что, впрочем, случается гораздо позже, чем пользователь задумается о покупке нового монитора.

Quantum Dots (QD-Film, QD-LED)

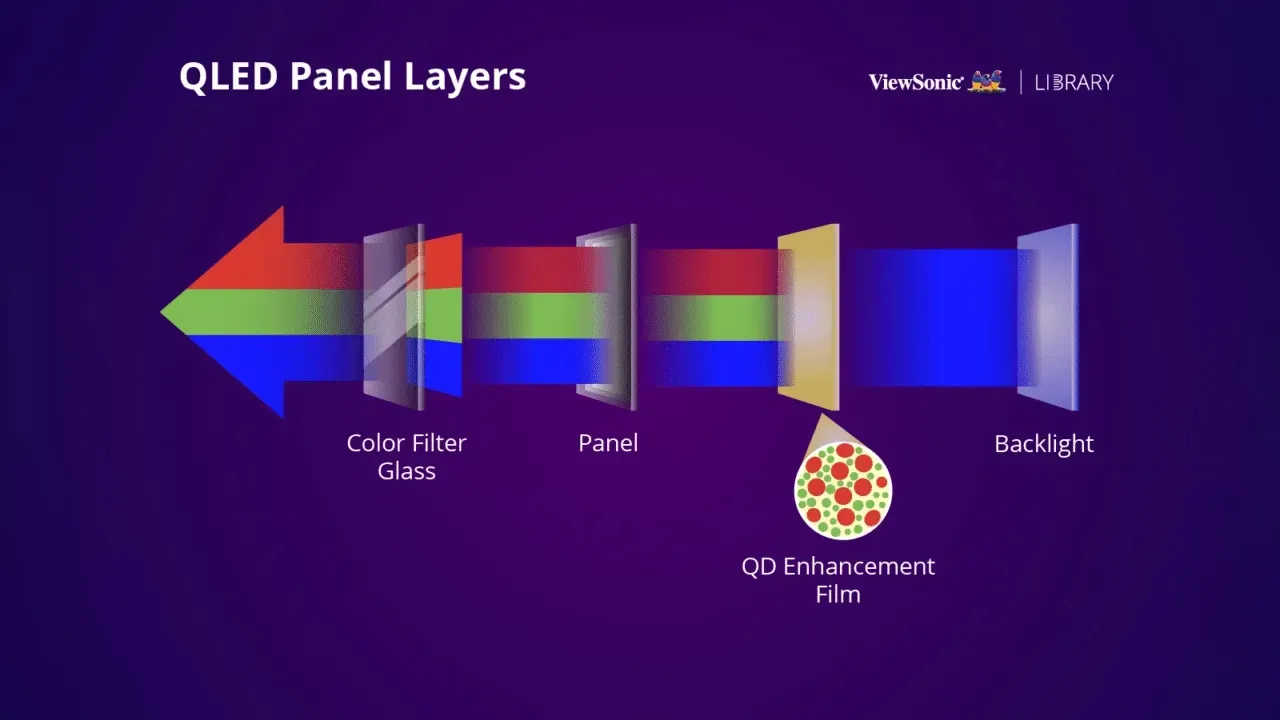

Квантовые точки стали настоящим прорывом. Их особенность в том, что наночастицы преобразуют синий свет в красный и зелёный с очень узкой полосой спектра. В итоге мы получаем практически идеальные базовые цвета, цветовой охват (правда, пока лишь в теории производителей) может приближаться к Rec.2020, сохраняя высокую яркость. Именно сочетание насыщенных цветов и большой световой отдачи делает такие панели подходящими для HDR-контента.

Если раньше квантовые точки встречались в основном в премиальных моделях, то сегодня технология стала массовой: она используется и в мониторах среднего уровня, и даже в относительно доступных китайских решениях. Более того, появились гибриды вроде QD-OLED, где квантовые точки применяются в сочетании с органическими диодами, что ещё сильнее расширяет возможности цветопередачи.

GB-LED и уход RGB-LED

Отдельного упоминания заслуживает подсветка GB-LED (её также называют GB-R LED или GB-r LED). В отличие от классической схемы с белым светодиодом и люминофором, здесь используются синие и зелёные диоды, а красный компонент формируется за счёт люминофора. Такой подход позволял заметно расширить спектр по сравнению с W-LED, выходя за пределы sRGB и охватывая почти весь AdobeRGB. Этой технологией активно пользовались LG и Samsung в своих профессиональных IPS и PLS панелях; например, монитор Dell UP2716D именно на GB-LED способен показывать около 98 % AdobeRGB.

Главным преимуществом таких решений было сочетание яркости и широкого цветового охвата без необходимости использовать три отдельных диода. Но и у GB-LED были свои ограничения: более высокая стоимость, чем у W-LED, и зависимость от качества красного люминофора, который со временем мог терять эффективность. Несмотря на это, такие панели долгое время считались одним из лучших инструментов для профессиональной работы с цветом.

На их фоне стоит упомянуть и более ранние RGB-LED. Там применялись три независимых диода — красный, зелёный и синий. Теоретически это давало почти идеальный спектр и возможность приблизиться к Rec.2020 ещё до эпохи квантовых точек. Но на практике технология оказалась слишком дорогой, требовательной к энергопотреблению и нестабильной по цветам — разные диоды старели по-разному. В результате RGB-LED довольно быстро исчезли с рынка, уступив место GB-LED и более современным решениям на основе квантовых точек.

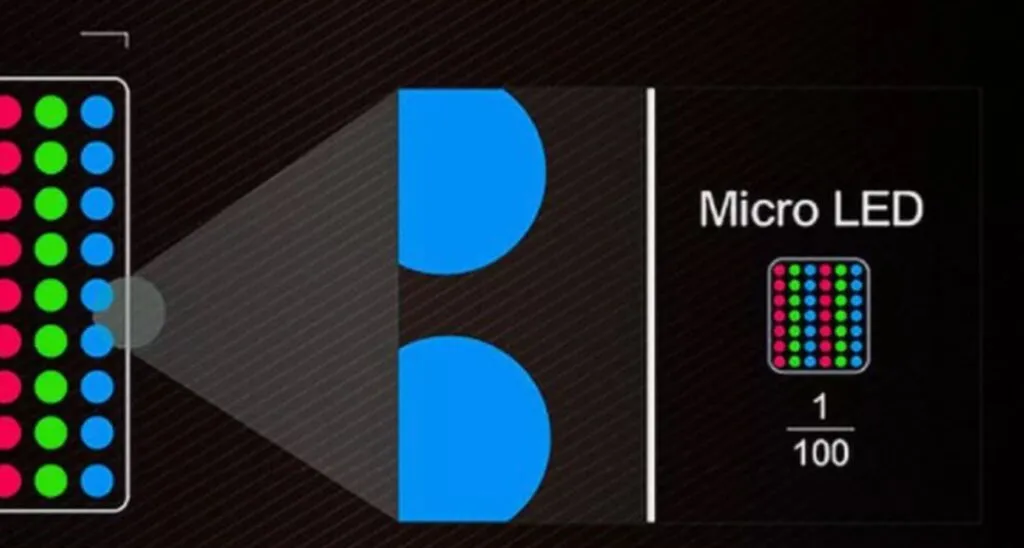

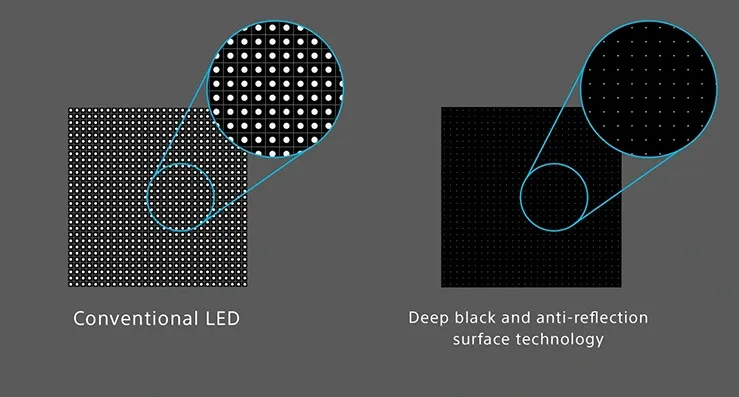

В перспективе обсуждается переход к micro-LED, где сама подсветка фактически станет матрицей, обеспечивая невероятный контроль яркости и контраста, но пока это решение остаётся нишевым.

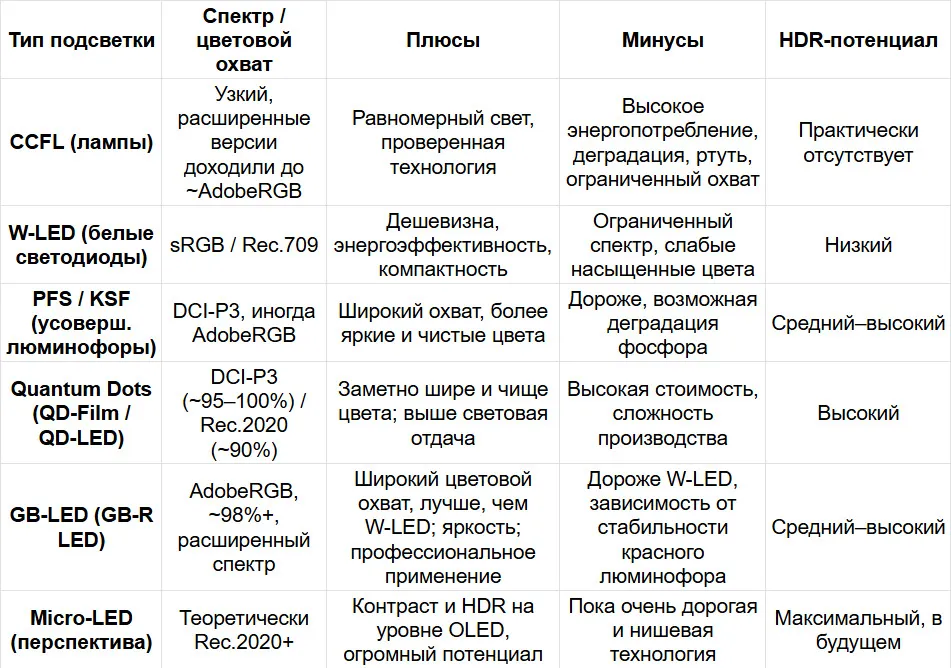

Сравнение типов подсветки по источникам света

Влияние подсветки на характеристики монитора

Подсветка играет ключевую роль в формировании изображения: матрица сама по себе лишь регулирует прохождение света, а качество картинки напрямую зависит от того, каким будет этот свет.

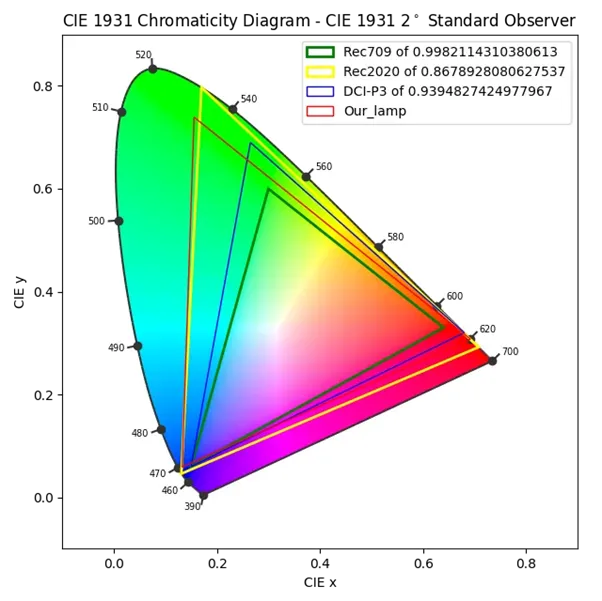

Цветовой охват

Тип источника и используемые в LCD-мониторе цветофильтры определяют, насколько широкой цветовой спектр может быть охвачен.

• W-LED уверенно перекрывает sRGB, но ограничен за его пределами.

• PFS/KSF-фосфоры позволяют достичь охвата DCI-P3 и даже AdobeRGB, что особенно важно для фотографов, видеографов и дизайнеров.

• Квантовые точки действительно значительно расширяют цветовой охват и повышают световую эффективность подсветки: на практике это даёт мониторам почти полный охват DCI-P3 (обычно ≈95–100%) и заметный прирост полезной яркости — а значит реальную пользу для HDR-контента.

Контрастность

Контрастность в ЖК-дисплеях зависит не только от типа LCD-матрицы и степени её светопропускания, но и от того, насколько эффективно подсветка умеет затемнять нужные участки.

• Edge-lit и Direct-lit дают статический контраст без серьёзных улучшений.

• FALD и Mini-LED за счёт зонального затемнения способны заметно «углубить» чёрный цвет, хотя полностью эффекта OLED достичь не удаётся из-за эффекта blooming.

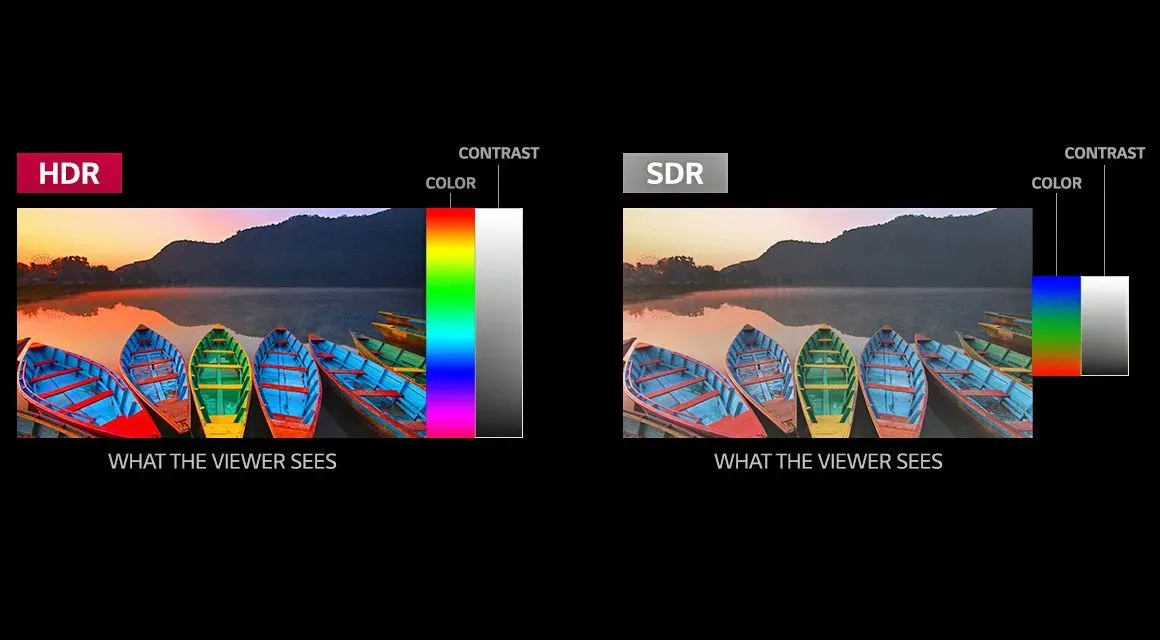

HDR (High Dynamic Range)

Поддержка HDR во многом определяется именно подсветкой.

• Edge-lit чаще всего ограничен формальными сертификатами вроде HDR400, которые дают лишь повышенную яркость, но не реальный динамический диапазон.

• FALD-системы и особенно Mini-LED позволяют добиваться HDR600–HDR1000 и выше, создавая ощутимую разницу между светлыми и тёмными зонами.

• Quantum Dots усиливают HDR-эффект не только за счёт ярких и чистых цветов, но и благодаря более высокой световой отдаче. В сравнении с обычными W-LED панели на квантовых точках могут показывать заметно большую яркость на всём поле, включая белое, что напрямую повышает зрелищность HDR-контента.

Равномерность и артефакты

Равномерность подсветки и наличие артефактов зависят не только от технологии, но и от качества ее реализации. Иногда даже простая W-LED Edge-lit система показывает вполне ровный свет без заметных засветов, а у дорогого Mini-LED можно встретить пятнистость или нестабильность по краям.

Тем не менее определенные тенденции всё же есть. Edge-lit чаще страдает от засветов по углам и по краям, особенно заметных в темных сценах. Direct-lit в среднем обеспечивает более равномерное распределение света, но всё равно ограничен отсутствием точного управления. FALD и Mini-LED позволяют локально регулировать яркость и буквально «рисовать светом», однако равномерность при этом может ухудшаться: при плохой настройке зона подсветки выделяется на фоне соседних, а вокруг ярких объектов появляется ореол (blooming).

В итоге равномерность подсветки — это всегда баланс между типом технологии и качеством конкретного исполнения. Условно «бюджетный Mini-LED» может выглядеть хуже хорошего W-LED, и наоборот.

Энергоэффективность и конструкция

Светодиодные решения в целом намного экономичнее старых CCFL, но внутри самого класса различия не сводятся только к толщине корпуса. Edge-lit действительно позволяет делать ультратонкие панели, но достигается это за счёт сложной системы светорассеивателей, которые могут добавлять риски неравномерности. Direct-lit и Mini-LED занимают больше места: здесь светодиоды расположены прямо за матрицей, что требует дополнительного пространства и усложняет охлаждение, зато повышает гибкость в управлении яркостью и даёт больше свободы конструкторам оптики.

Интересный момент связан с квантовыми точками. Они не просто «делают цвета ярче», но реально повышают эффективность преобразования: значительная часть энергии, которая в W-LED терялась в люминофоре, уходит в полезный спектр. Это позволяет повысить фактическую яркость белого поля без кратного увеличения потребления энергии. Поэтому современные QD-решения часто оказываются не только зрелищнее по картинке, но и выгоднее по энергопрофилю, чем классические схемы.

Таким образом, речь идёт не только о «тонкий против толстого» или «экономичный против прожорливого», а о компромиссе между геометрией панели, тепловыми характеристиками и эффективностью использования света. Именно в этом проявляются инженерные отличия разных систем подсветки.

Заключение

История развития подсветки мониторов — это путь постоянного поиска баланса между качеством изображения, энергопотреблением и стоимостью. От простых CCFL-ламп с их ограниченным спектром до современных Mini-LED с тысячами зон подсветки  и квантовыми точками — каждое поколение решало часть проблем и открывало новые возможности.

Сегодня базовые модели всё ещё используют торцевую Edge-lit-подсветку на базе белых W-LED светодиодов, чего достаточно для офисной работы и повседневных задач. Для тех, кому важны расширенные возможности по цветопередаче  (фотографы, дизайнеры, видеомонтажёры), на рынке представлены  мониторы с PFS/KSF-вариантами или “квантовыми точками”. А в премиальном сегменте на первый план выходят Mini-LED, которые дают LCD-дисплеям шанс конкурировать с OLED по пиковой яркости, высоким цифрам динамического контраста и качественному представлению HDR-контента.

В будущем перспективы связаны с развитием micro-LED, где каждый пиксель фактически станет собственным источником света. Это может объединить преимущества OLED (контраст и управление каждым пикселем) и LED (яркость и долговечность). Но пока эта технология остаётся дорогой (представлена в редких и премиальных телевизорах с большой диагональю) и даже частично экспериментальной.
